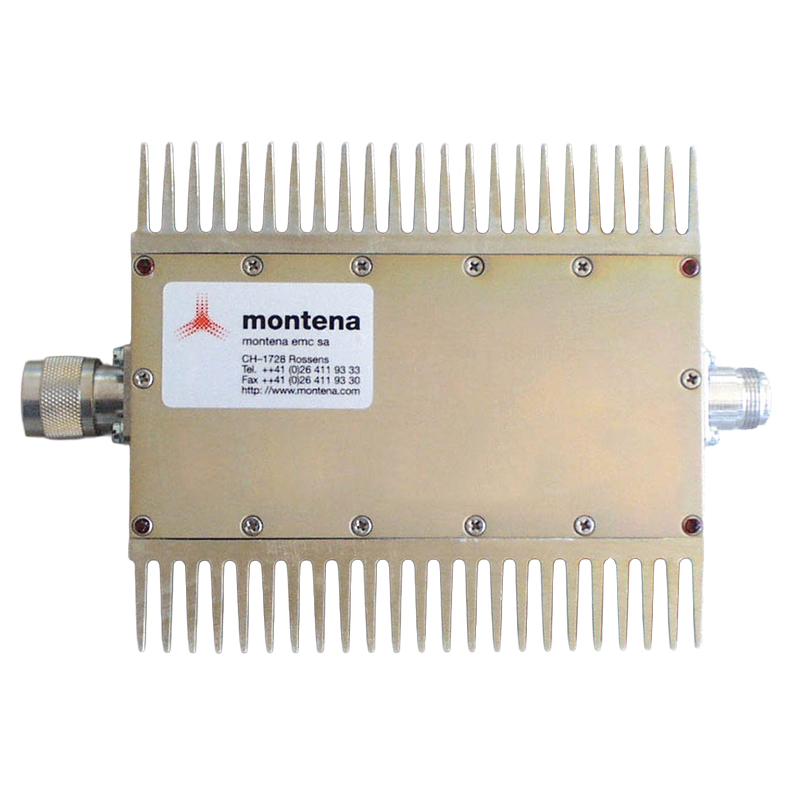

Adapter impedancyjny 50 Ω do 90 Ω, SRA5090
Adapter impedancyjny przeznaczony do dopasowania wzmacniaczy RF o standardowej impedancji 50 Ω do linii paskowych 90 Ω używanych w testach odporności EMC, zgodnych z ISO 11452-5 oraz SAE J1113/23.
Urządzenie pracuje w paśmie 0 – 1 GHz, przenosi moc do 100 W w trybie ciągłym, a współczynnik VSWR jest lepszy niż 1,3, dzięki czemu ogranicza odbicia energii i chroni wzmacniacz przed niekorzystnym dopasowaniem. Adapter montuje się bezpośrednio na wejściu stripline, a wbudowany współczynnik korekcyjny 2,5 dB umożliwia łatwą kompensację w obliczeniach poziomu pola.
OBSZARY ZASTOSOWAŃ
- Testy odporności elektromagnetycznej układów elektronicznych w pojazdach (ISO 11452-5) z użyciem linii 90 Ω przy zachowaniu wzmacniaczy 50 Ω
- Modernizacja istniejących stanowisk EMC (SAE J1113/23) poprzez dopasowanie popularnych źródeł RF 50 Ω do striplines 90 Ω bez ingerencji w całą instalację
- Ochrona i stabilna praca wzmacniaczy RF podczas długoterminowych badań (do 100 W) dzięki minimalizacji niedopasowania i ograniczeniu współczynnika fali stojącej
