Opis

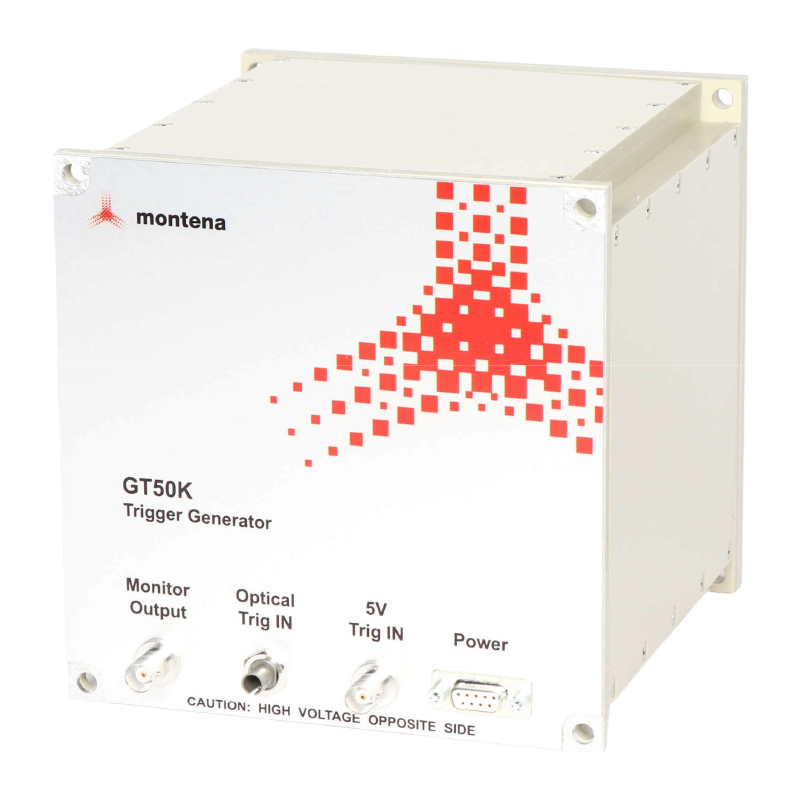

Półprzewodnikowy generator wyzwalający przeznaczony do inicjowania wyładowań impulsowych w układach wysokiego napięcia. Generuje pojedynczy impuls o napięciu do 50 kV i czasie narastania <3 ns, trwający ok. 400 ns, z typową powtarzalnością 0,4 Hz.
Dzięki zastosowaniu technologii beziskrowej (solid-state) oraz możliwości wyzwalania sygnałem elektrycznym lub optycznym, zapewnia precyzyjne i powtarzalne wyzwolenie, z jitterem ograniczonym do 3 ns (RMS). Urządzenie zawiera wyjście monitorujące (BNC, dzielnik 1000:1), a jego kompaktowa obudowa ułatwia integrację w systemach laboratoryjnych.
OBSZARY ZASTOSOWAŃ
Precyzyjne wyzwalanie przełączników HV – w tym trigatronów, kryotronów i innych przełączników iskrowych, wymagających wysokiego napięcia inicjującego o stromym narastaniu
- Synchronizacja wyładowań w systemach impulsowych, np. w generatorach typu Marx lub Blumlein, gdzie czas wyzwolenia i powtarzalność są krytyczne
- Zastosowania w testach odporności elektromagnetycznej – jako źródło inicjujące w złożonych układach wysokiego napięcia do symulacji impulsów zgodnie z normami wojskowymi
