Opis

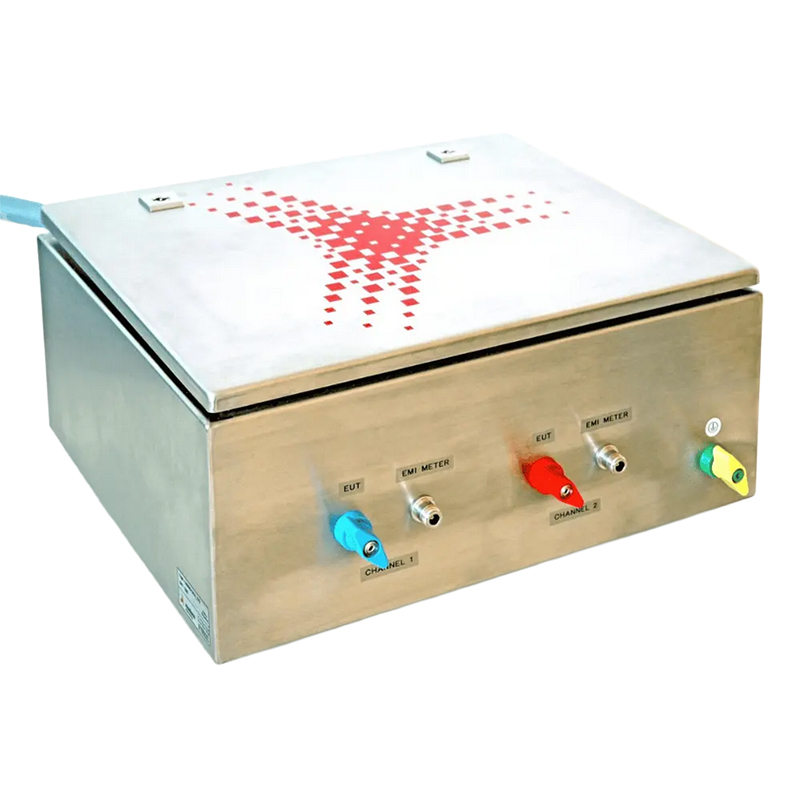

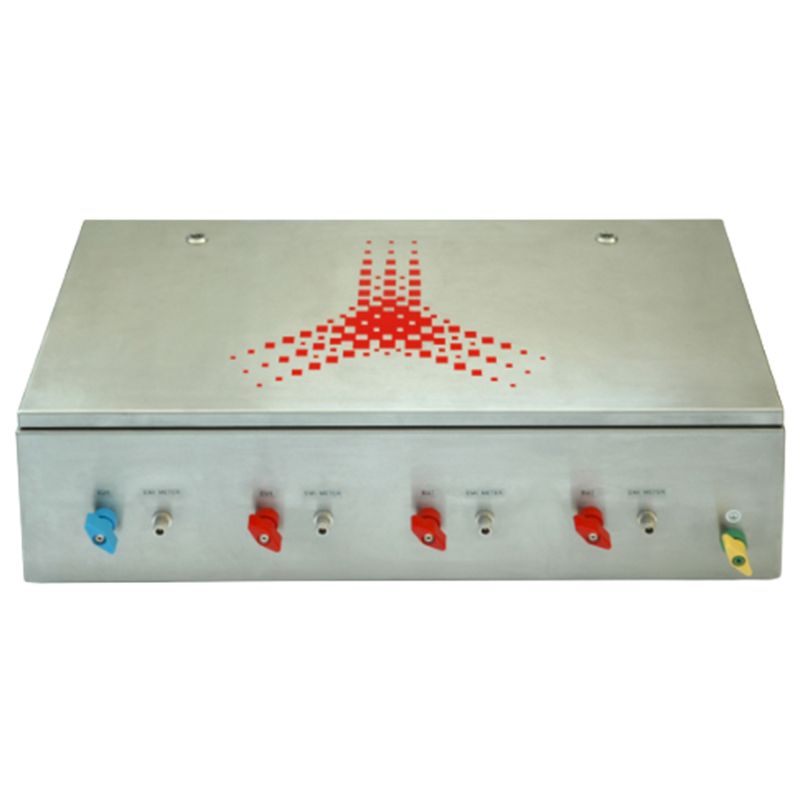

Kompaktowa jednostka zabezpieczająca sprzęt podczas testów NEMP zgodnie z MIL‑STD‑461/RS105. W swojej obudowie łączy funkcje LISN (Line Impedance Stabilization Network) oraz feedthrough filter – filtruje przewody fazy i neutralnego, zapewniając liniową impedancję 50 µH // 50 Ω ±20% w zakresie 10 kHz–100 MHz.
Urządzenie wyposażone jest w kondensatory przepustowe 90 nF/250 VAC, umożliwia podłączenie przewodu ekranowanego średnica 33–37 mm, i obsługuje prąd ciągły do 100 A, napięcie sieciowe do 230 VAC (lub 400/125 VAC przy 400 Hz).
OBSZARY ZASTOSOWAŃ
Ochrona mierzonego sprzętu podczas testów NEMP/EMP – minimalizuje wpływ impulsów elektromagnetycznych generowanych zgodnie z MIL‑STD‑461 RS105
- Stabilizacja impedancji linii zasilania – umożliwia powtarzalne pomiary przewodzonych zakłóceń w zakresie 10 kHz–100 MHz
- Separacja i ekranowanie przewodów zasilających – dzięki 4‑żyłowej konstrukcji i ekranowanym przewodom redukuje indukcję i sprzężenie wrażliwych układów testowanych.
