Opis
- System jest programowalny z wykorzystaniem komputera PC
- Wbudowany akumulator Li-Ion (około 6 H pracy na baterii)
System SEMS umożliwia szybkie, automatyczne i precyzyjne pomiary szczelności elektromagnetycznej w celu określenia wartości tłumienia pola magnetycznego i elektrycznego w środowiskach ekranowanych. Urządzenie można z powodzeniem wykorzystać do pomiarów pomieszczeń ekranowanych, pomieszczeń MRI (rezonans magnetyczny), komór EMC oraz obiektów ekranowanych cywilnych i wojskowych (np. kontenery).

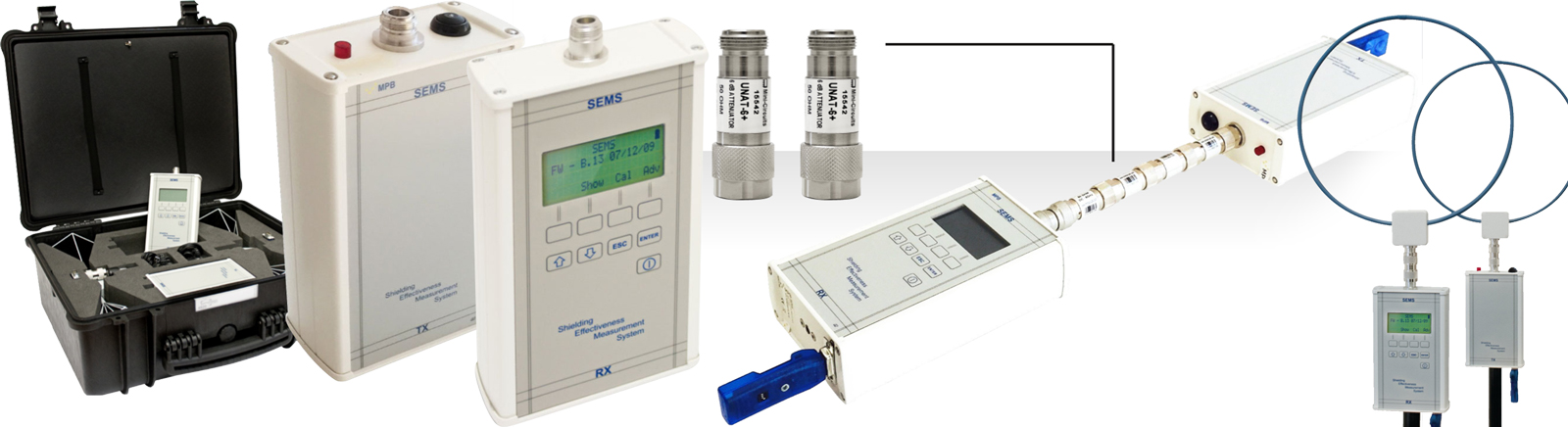

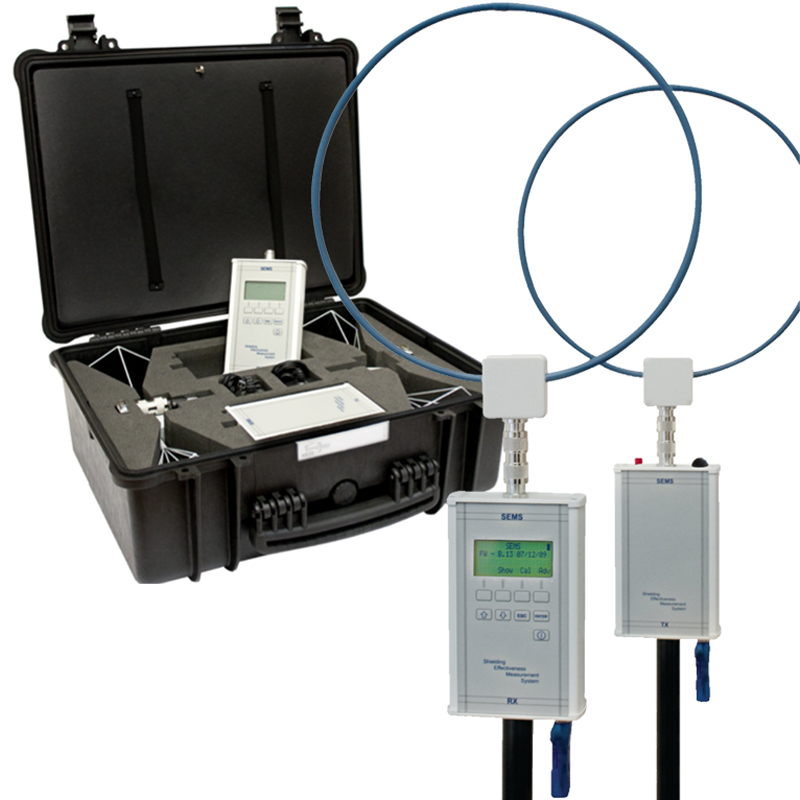

System pomiarowy SEMS składa się z jednostki nadawczej TX oraz jednostki odbiorczej RX. Oba urządzenia wykorzystują parę anten przeznaczonych do pomiaru tłumienia odpowiednio pola magnetycznego i elektrycznego. Produkty TX i RX pokrywają cały zakres częstotliwości od 10 kHz do 300 MHz. Badany zakres częstotliwości jest definiowany przez antenę.
System może być dostarczony w różnych konfiguracjach zawierających różne typy anten i różne typy akcesoriów. W przeciwieństwie do tradycyjnych systemów pomiarowych, które mierzą skuteczność ekranowania tylko w kilku punktach częstotliwości, SEMS wykonuje kompletny test w sposób ciągły i w całym zakresie. Kolejną innowacją i rozwinięciem w stosunku do tradycyjnych systemów testowych jest synchronizacja jednostek TX i RX. Obie jednostki komunikują się ze sobą dzięki technologii bezprzewodowej lub za pomocą światłowodu, co jest bardzo przydatne by zautomatyzować, przyspieszyć i zminimalizować wszelkie błędy podczas wykonywania testu.
System SEMS mierzy skuteczność ekranowania pomieszczenia ekranowanego, czyli tłumienie pola elektrycznego i magnetycznego. Zasada działania jest prosta:
PIERWSZA FAZA NAZYWANA „ZEROWANIEM”
Jednostka nadawcza TX generuje sygnał RF, który jest wypromieniowywany przez antenę. Odbiornik RX jest umieszczony w określonej odległości od TX, odbiera sygnał przez podobną antenę i mierzy jego poziom w dBm.
DRUGA FAZA „POMIAR”
Jeśli odbiornik RX zostanie przeniesiony do pomieszczenia, które ma być zmierzone uważając aby utrzymać tę samą początkową odległość od jednostki TX, to uzyskamy tłumienie mierzonego sygnału. Jednostka RX pokaże bezpośrednio tłumienie sygnału w dB, poprzez różnicę dwóch zmierzonych wyników, bez ingerencji użytkownika.
System SEMS choć nie wykonuje pomiarów w wartościach bezwzględnych to wymaga okresowego sprawdzania jego liniowości. Cal-Kit jest dostosowany do tego wymagania i może być dostarczony z akredytowaną kalibracją. Procedura kalibracji jest wywoływana z menu Cal. Po wybraniu opcji CalK wyświetlacz pokaże krok po kroku prawidłowe przeprowadzenie procedury.
